Принцип работы дисковых окучников для мотоблока

Преимущества самостоятельно сделанной конструкции

Магазины могут предоставить широкий ассортимент любых приспособлений для обработки почвы под посадку картофеля и др. культур, но не всегда товар оправдывает ожидания. Многие производители, чтобы снизить цену и привлечь покупателя, используют некачественный металл для изготовления окучника.

Преимущества самостоятельно собранной модели:

  1. Возможность подобрать прочный материал.
  2. Простейшая модель заводской сборки имеет фиксированную ширину захвата, раздвижная в этом плане более универсальна, но она также не всегда может удовлетворить потребности пользователя. Делая устройство своими руками, у хозяина есть возможность подобрать самостоятельно оптимальную ширину захвата.
  3. Ремонт окучника, собранного самостоятельно, всегда выполним и обходится дешевле, в тот момент, как заводские модели часто нуждаются в труднодоступных деталях. Ремонт покупного окучника не целесообразен, поэтому приходится покупать новый агрегат.

Разновидности

На рынке можно встретить два вида дисковых окучников. Наибольшее распространение получили изделия с изменяемой шириной обрабатываемой полосы. Устройство удобно не только для обработки картофеля, но и других культур, например, клубники или фасоли. Благодаря раздвижной конструкции расстояние между дисками меняется под требуемую ширину борозд. Такое оборудование чаще применяется в сцепке с тяжелыми мотоблоками.

Простые агрегаты отличаются постоянной шириной захвата, которая стандартно равна 20-30 см. Устройство окучника состоит из креплений с расположенными на них дисками. Благодаря упрощению, конструкции дешевле по стоимости. Еще они легче, а потому могут навешиваться на легкие мотоблоки и культиваторы.

Кроме навесных устройств, существуют ручные дисковые окучники. Они тоже эффективны в работе, а по стоимости недорогие. Ручной инструмент отличается прочностью и надежностью, компактными размерами, легкостью в управлении. Инструмент можно использовать как на небольших огородах, так и на полях. Если на устройстве будет предусмотрен утяжелитель и руль, то управление будет доступно одному оператору. Стандартная ручная конструкция предполагает обслуживание двумя людьми, один из которых толкает орудие труда, а другой тянет.

Особенности эксплуатации

Окучник эксплуатируется в течение сезона неоднократно. Весной до посадки с его помощью взрыхляют землю.

Но прежде всего, следует провести следующую подготовку:

  • осмотреть мотоблок;
  • сменить смазку, залить топливо;
  • определиться с колесом и грунтозацепами;
  • проверить работу двигателя внутреннего сгорания;
  • тщательно настроить устройство;
  • установить размеры захвата, глубину погружения;
  • отрегулировать рулевую планку.

Работы по присоединению окучника к мотоблоку или трактору выполняются на ровной поверхности. После объединения двух составляющих в единое целое с помощью сцепки следует убедиться, что стойка окучника расположена строго по вертикали.

Аграрное оборудование не требует особого ухода, но существенно упрощает сельскохозяйственные работы.

Видеообзор дисковых окучников, смотрите ниже.

Как установить оборудование на мотоблок

При установке окучника своими руками к мотоблоку необходимо его правильно ориентировать, чтобы он был направлен параллельно линии грядок на огороде с оптимальным углом атаки и шириной борозды. Тогда борозда будет глубокая и симметричная, а гребни одинаковыми по форме. Поэтому устройство необходимо регулировать. Перед работой его устанавливают в сцепку мотоблока, фиксируют штифтами или болтами.

К сведению! Для быстрого монтажа навесного оборудования удобно использовать пустотелые оси со шплинтами.

Настроить угол атаки дискового окучника можно, наклоняя его раму по отношению к культиватору. Косвенно это влияет на глубину культивации. Регулировку последней осуществляют передвижением подошвы в вертикальной плоскости посредством просверленных в стойке крепежных отверстий. Перемещением кронштейнов можно регулировать ширину прохода между бороздами. Если установлены раздвижные отвалы, ими настраивают параметры борозды и высоту гребня.

Как установить и использовать окучник

Устанавливая окучник на мотоблок, важно правильно его ориентировать – параллельно линии гряд

Перед началом работы инструмент требуется установить в сцепку мотоблока и закрепить болтами либо штифтами. Чтобы установка прошла быстрее, удобно задействовать пустотелые оси со шплинтами.

Настроить угол, к примеру, дискового вида инструмента можно, наклоняя раму в отношении к мотоблоку. Отчасти это влияет на глубину борозд. Регулируют окучник передвижением подошвы в вертикальной плоскости с помощью крепежных отверстий, выполненных в стойке. А посредством передвижения кронштейнов можно контролировать ширину прохода.

Не лишним будет перед работой проверить затяжку соединений болтов. Для этого необходимо выполнить пробную обработку участка, где нет растений. В процессе нужно внимательно следить, как работают отдельные узлы. Если будут найдены ошибки, требуется затянуть ослабленные соединения либо снова настроить насадку.

В частности, в ходе обработки гряд нужно соблюдать такие правила:

  • на дальние расстояния перемещать оборудование только в разобранном виде;
  • не делать крутых поворотов;
  • переезжать в транспортном положении.

Окучник для картофеля к мотоблоку: какие модели бывают в продаже, как сделать своими руками, как окучивать картошку

Чтобы избавиться от сорняков и обеспечить лучшее поступление кислорода к растущим клубням, картофель требуется окучивать — присыпать разрыхленную почву у основания стеблей. Если площадь посадки небольшая, окучивать урожай можно вручную. А вот на больших участках справиться с задачей поможет окучник для картофеля к мотоблоку.

Принцип действия мотоблока при окучивании

Чтобы окучить картофель при помощи мотоблока, нужно приобрести подходящий окучник, который будет разрыхлять землю и одновременно присыпать ее к основанию куста.

Перед началом окучивания на мотоблоке требуется отрегулировать глубину погружения и угол атаки. Для этого мотоблок ставят на ровную поверхность, опускают окучник на землю и только тогда прикрепляют к сцепке. Стойка окучника находится в вертикальном положении.

В случае с дисковым окучником необходимо настроить расстояние между нижними точками дисков и угол поворота.

Фото дискового окучника в работеОпытные агрономы советуют использовать колеса мотоблока со следующими показателями: диаметр — 70 см и ширина — 10-14 см. Такие колеса снижают риск механического повреждения растения.

Устанавливаем грунтозацепы на мотоблоке, разводим оба крыла как можно дальше друг от друга. Начинаем окучивать картофель на низкой скорости, чтобы не задеть корневую систему.

Следим за тем, чтобы колеса шли строго между рядами, не повреждали кустов и рядность.

Окучивание почвы лучше производить после выпадения осадков или полива, когда земля немного влажная.

Преимущества и недостатки технологии

Мотоблок обладает рядом достоинств:

  • Скорость окучивания картофельного участка возрастает.
  • По сравнению с ручной работой, мотоблок позволит увеличить производительность труда агронома.
  • Мотоблок позволяет сделать глубокую борозду, которая не даст стеблям картофеля упасть. Вертикальное положение ботвы положительно влияет на урожай.
  • Мотоблок делает почву очень рыхлой. Увеличивается вентиляция воздуха, корни картофеля получают больше воздуха и начинают быстрее расти.
  • Регулярное окучивание дает возможность поддерживать нужный температурный режим почвы.
  • Разрыхляя землю, мотоблок одновременно очищает кусты картофеля от сорняков.

Кроме всех достоинств, у мотоблока есть один большой недостаток — высокая цена на данную технику. Не стоит экономить на мотоблоке или приобретать его с рук.

Во-первых, как у любого механизма, у него есть срок эксплуатации. Бывший в употреблении мотоблок может оказаться очень старым и долго не прослужит.

Во-вторых, низкая стоимость должна настораживать, так как для изготовления одной единицы техники требуются детали высокой стоимости.

Некоторые агрономы считают, что в зависимости от климата эффективность окучивания мотоблоком разнится. Данный прибор будет полезен при окучивании картофеля в теплых регионах. В холодном климате стоит воздержаться от использования данной техники, так окучивание, прополка урожая сводятся к минимуму.

Выбираем окучник

Способы окучивания будут отличаться в зависимости от того, какая модель приспособления выбрана. В продаже можно найти дисковые и плугообразные окучники.

Плугообразный

Плугообразный окучник бывает как двухрядный, так и однорядный.

Двухрядная модель

У плуга форма треугольника, у которого стороны завернуты кверху. Земля от центра междурядья перенаправляется к основанию стебля растения. Плугообразный окучник хуже справляется с крупными клочьями земли, чем дисковый.

Однорядный окучник выглядит как половинка двурядного. Он имеет такой же принцип работы, но обрабатывает куст только с одной стороны. Поэтому на процесс окучивания потребуется потратить в два раза больше времени.

Модели

ДисковыеПлугообразные
ЦелинаAurora
PATRIOTChampion
НеваDDE
DDEElitech
YanisPATRIOT
Pubert
Tsunami
Viking
Мобил К

Альтернативные способы окучивания

  • ручной окучник, изготовленный своими руками,
  • культиваторная насадка,
  • ручная соха,
  • маленький трактор.

Перед посадкой картофеля стоит подумать о том, чтобы ряды располагались на таком расстоянии, при котором вам будет их удобно окучивать. Мотоблок упросит этот процесс и сделает его быстрее.

Надо только разобраться в самом процессе окучивания и отрегулировать положение окучников. Регулярное и аккуратное окучивание поможет вам вырастить хороший урожай картофеля.

Правила пользования


Оборудование позволит получать удовольствие от работы

В эксплуатации окучник дисковый для мотоблока прост

Важно правильно настроить его перед окучиванием. Расстояние между нижним и верхним углом увеличивают в 2 раза, переставив стойки и болты с дисков в углубления поводка

Для поддержания равновесия агрегата поворачивают однорядный зажим на одинаковый поворотный угол.

  • Выставление ширины между дисками. Чтобы упростить поворот зажимов, между их ушами и планкой поводка прокладывают большую шайбу. Через нее продевают болт, а поверх угол атаки затягивают еще одной шайбой. Вторую опускают на пол-оборота и покрывают третьей.
  • Крепление зажима и планки на дисковый окучник. Приспособление подсоединяется к мотоблоку через крепежную деталь сцепки без продольного бруса. Поводок держится, благодаря стопору и плоским болтам, на которые надета труба крепежной детали, болты же прижимают поводок ко внешней трубе. Так кронштейн по продольной линии поворачивается на необходимый уровень.
  • Присоединение дискового окучника к мотоблоку. Оптимальная рабочая передача проводится на пониженной скорости. Тяга увеличивается. Чтобы колеса не буксовали, их предварительно спаривают.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

  • газовый резак – для вырезания деталей из листового металла и стальных профилей;
  • газосварочный пост – для соединения деталей сварными швами;
  • газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
  • тиски и прочие слесарные инструменты;
  • мощная дрель и набор твердосплавных свёрл по металлу;
  • углошлифовальная машина (болгарка) – для зачистки сварных швов;
  • трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

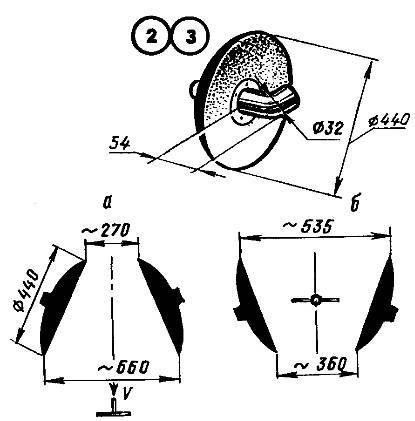

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Цель окучивания, сроки и условия

Типичной ошибкой дачников является неправильное понимание процедуры окучивания. Некоторые считают, что это просто присыпка нижней части побегов почвой для увеличения количества клубней.

Однако правильное определение сути процесса подразумевает присыпку влажной рыхлой почвой. Следовательно, проводить мероприятие нужно ни в свободные выходные, а через день после дождя или полива, да еще и с учетом фазы развития растений.

Да и цель приема состоит ни в увеличении количества клубней, а в следующем:

  • закрытие влаги в зоне роста корней и создание благоприятных условий для достижения завязавшихся клубней товарного размера;
  • исключение в будущем воздействия солнечных лучей на выступающие верхние клубни;
  • защита корней и формирующихся клубней от перегрева.

Получить желаемый эффект от приема можно только в том случае, если учитывать фазу роста и развития картофеля. Рекомендуется за сезон провести 2 окучивания: 1-ое при вытягивании кустов на 15-25 см от почвы; 2-ое в период бутонизации. Как правило, окучивание совмещают с прополкой и рыхлением междурядий.

Ранний картофель достаточно окучить один раз, когда высота кустов достигнет примерно 30 см. В период цветения и после проведение мероприятия не только бесполезно, но и противопоказано, так как можно повредить корни и растущие клубни, да и ботва легко травмируется садовым инвентарем.

Не рекомендуется проводить окучивание в засушливые годы при возделывании без искусственного орошения. «Сухое» окучивание только усилит перегрев и замедлит рост клубней.

В регионах с высоким риском возвратных заморозков опытные огородники советуют проводить более раннее окучивание с присыпкой появившихся всходов.

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства. Регулировать по высоте можно посредством телескопического аппарата центральной части

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу

Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Регулировка угла наклона выполняется с помощью талрепа

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучникаНе надо приобретать магазинные диски, так как заточить металл, из которого они изготовлены, болгарка не способна.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

Запись Как сделать окучник для картофеля своими руками впервые появилась Про ферму.

Установка и настройка окучника

Первым делом выполняется сцепка приспособления с самим мотоблоком. Затем необходимо настроить расстояние между корпусами и ширину этих деталей. Ширину можно отрегулировать путем сужения и разведения полукрыльев. А вот ширина обработки регулируется болтами, для этого их нужно ослабить или затянуть. Также для этих целей можно передвинуть корпус.

Когда все параметры настроены, проверьте расположение корпусов, они должны находиться на симметричном расстоянии от оси. Иначе возможно повреждение кустов и клубней. Далее можно переходить к эксплуатации.

Перед окучиванием поставьте колеса мотоблока посередине междурядья и углубите диски на нужное количество сантиметров в землю. Затем начинайте осуществление процедуры. Если возникнет проблема с углом наклона, то ее можно исправить путем регулирования расстояния между дисками во время работы мотоблока.

При эксплуатации конструкции следует соблюдать следующие правила:

  1. Операция проводится трижды за сезон.
  2. Окучивание мотоблоком выполняется только один раз, остальные разы лучше проводить вручную.
  3. Осуществлять первую процедуру нужно тогда, когда появились первые всходы. Вторую – спустя две недели, третью – когда растение зацветет.
  4. Не рекомендуют окучивать картофель в жару, поскольку это опасно не только для вас, но и для растения.
  5. Проводите процедуру после дождей, когда почва немного подсохнет.
  6. Опытные дачники советуют осуществлять работы или ранним утром, или вечером, когда спадет жара.

Благодаря этим советам, вы сможете добиться максимального качества обработки картофеля.

Окучник для мотоблока своими руками

Для изготовления данного оборудования нужно придерживаться четких правил и при возможности использовать чертежи. Это позволит правильно и быстро установить все детали, чтобы в последствии не переделывать работу. Самостоятельно можно изготовить модели листерного (классического) или дискового типа.

Создание листерного окучника

Такой окучиватель для мотоблока является традиционным нерегулируемым устройством, используемым чаще всего. Для его создания нужно нарисовать или использовать уже готовые чертежи, по которым произвести все работы будет очень просто.

  • Основание делаем из металлического листа, толщиной от 3 мм. Оно будет встречать сопротивление земли, поэтому должно быть максимально прочным.
  • Кронштейн изготавливаем из стальной полоски с шириной 4 мм, деталь нужно закалить.
  • Полевая доска создается из металла толщиной 5 мм, ее закаляют в несколько этапов с помощью газовой горелки.
  • Стойку делают из металла толщиной 8 мм, так как она является тем элементом, на который ложится вся нагрузка.
  • Крылья для окучника создаем из стали толщиной в 2 мм, они должны соответствовать размерам выбранной схемы, ведь именно так их можно состыковать с основанием.
  • Далее они немного выгибаются и привариваются к основанию.

Если нужен регулируемый окучник, необходимо крылья закрепить к основанию с помощью шарниров, штанги для регулировки угла устанавливаются в хвост основания.

Можно также изготовить двухрядный окучник, благодаря которому скорость работы вырастет в два раза. В этом случае нужно к готовой конструкции добавить тяговые устройства, а крепления сделать подвижными, что позволит регулировать ширину рядов.

Изготовление дискового окучника

Создавая такую модель, особое внимание уделяется отформовке дисков. Для них хорошо подойдут отработанные резаки от сеялки или дисковые пилы, которые крепятся на подшипники сальниками

  • Диски нужно установить под углом, выдерживая расстояние между их нижними точками. Также важным условием является их симметричность, иначе мотоблок может немного вести в разные стороны.
  • Все элементы нужно соединить с помощью сварки или болтов, диски соединяются регулируемыми переходниками.
  • Закрепляются также винтовые тарлепы, поводок и стойки.
  • Далее нужно использовать балку с крыльями, чтобы закрепить инструмент на мотоблоке.

Не менее важным моментом является правильный подбор углов наклона и глубины погружения, для чего на кронштейн насаживаются подвижные элементы с болтовой фиксацией.

Изготовление пропеллерных окучников

Для работы понадобится качественный толстый металл, болгарка и сварочный аппарат.

  • Сначала изготавливаются оси, которые нужно подогнать к мотоблоку.
  • Затем следует сделать стойку и основание, которые привариваются дуговой сваркой.
  • Сразу следует выбрать расстояние между насадками, форму грунтозацепов и угол установки, что позволит максимально эффективно проводить рыхление земли.

Для удобства можно сделать несколько втулок с кронштейнами и разные наборы лопастей, что позволит совершать разнообразные виды окучивания.

Для того, чтобы правильно изготовить окучник для мотоблока, следует также просмотреть видео, в котором вы найдете полноценную инструкцию по созданию окучника.

Окучники для картофеля к мотоблоку

Поставим на культиватор грунтозацепные колеса, установим максимальную ширину захвата и на первой перелаче пустим мотоблок между грядками.

Так как расстояние между рядами и обоими окучниками одинаковое, то колёса пойдут точно вдоль рядов по днищам борозд и не будут задевать стеблей кустов картофеля, а окучник будет равномерно подваливать почву к основаниям стеблей.

Таким образом окучиваем весь огород. Если у вас есть только однорядный окучник, то на мотоблок нужно установить колёса с резиновыми шинами и пускать его между рядами.

Ширины в 70 см хватит, чтобы не повреждать кусты картофеля

Важное заметить, что окучивание картофеля мотоблоком нужно вести после дождя, когда почва чуть подсохла, но остается влажной. Польза от окучивания огромная: к картофелю обеспечивается доступ воздуха, уничтожаются сорняки и к клубням подваливается земля

О пропеллерных окучниках

В устройствах этого типа участвуют как вращение, так и поступательное движение. Их эффективность в разы больше других типов окучивающих агрегатов, а значит, стоимость также повышается. Чтобы создать такой агрегат к мотоблоку своими руками, не требуется качественный металл, а еще оборудование: аппарат для сварки и пила-болгарка.

Еще понадобится специальная схема, чтобы понимать, что к чему должно крепиться. Оси должны быть подогнаны к мотоблоку, а все прочие детали останется лишь приварить с помощью дугового метода сварки.
Такой окучник для нарезки борозд одновременно рыхлит междурядье и перебрасывает на ряды часть земли.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

  • сварочный аппарат;
  • листовое железо;
  • болгарка;
  • крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

Окучник для мотоблока своими руками


Для изготовления данного оборудования нужно придерживаться четких правил и при возможности использовать чертежи. Это позволит правильно и быстро установить все детали, чтобы в последствии не переделывать работу. Самостоятельно можно изготовить модели листерного (классического) или дискового типа.

Создание листерного окучника


Такой окучиватель для мотоблока является традиционным нерегулируемым устройством, используемым чаще всего. Для его создания нужно нарисовать или использовать уже готовые чертежи, по которым произвести все работы будет очень просто.

  • Основание делаем из металлического листа, толщиной от 3 мм. Оно будет встречать сопротивление земли, поэтому должно быть максимально прочным.
  • Кронштейн изготавливаем из стальной полоски с шириной 4 мм, деталь нужно закалить.
  • Полевая доска создается из металла толщиной 5 мм, ее закаляют в несколько этапов с помощью газовой горелки.
  • Стойку делают из металла толщиной 8 мм, так как она является тем элементом, на который ложится вся нагрузка.
  • Крылья для окучника создаем из стали толщиной в 2 мм, они должны соответствовать размерам выбранной схемы, ведь именно так их можно состыковать с основанием.
  • Далее они немного выгибаются и привариваются к основанию.


Если нужен регулируемый окучник, необходимо крылья закрепить к основанию с помощью шарниров, штанги для регулировки угла устанавливаются в хвост основания.

Можно также изготовить двухрядный окучник, благодаря которому скорость работы вырастет в два раза. В этом случае нужно к готовой конструкции добавить тяговые устройства, а крепления сделать подвижными, что позволит регулировать ширину рядов.

Изготовление дискового окучника

Создавая такую модель, особое внимание уделяется отформовке дисков. Для них хорошо подойдут отработанные резаки от сеялки или дисковые пилы, которые крепятся на подшипники сальниками

  • Диски нужно установить под углом, выдерживая расстояние между их нижними точками. Также важным условием является их симметричность, иначе мотоблок может немного вести в разные стороны.
  • Все элементы нужно соединить с помощью сварки или болтов, диски соединяются регулируемыми переходниками.
  • Закрепляются также винтовые тарлепы, поводок и стойки.
  • Далее нужно использовать балку с крыльями, чтобы закрепить инструмент на мотоблоке.

Не менее важным моментом является правильный подбор углов наклона и глубины погружения, для чего на кронштейн насаживаются подвижные элементы с болтовой фиксацией.

Изготовление пропеллерных окучников


Для работы понадобится качественный толстый металл, болгарка и сварочный аппарат.

  • Сначала изготавливаются оси, которые нужно подогнать к мотоблоку.
  • Затем следует сделать стойку и основание, которые привариваются дуговой сваркой.
  • Сразу следует выбрать расстояние между насадками, форму грунтозацепов и угол установки, что позволит максимально эффективно проводить рыхление земли.

Для удобства можно сделать несколько втулок с кронштейнами и разные наборы лопастей, что позволит совершать разнообразные виды окучивания.

Для того, чтобы правильно изготовить окучник для мотоблока, следует также просмотреть видео, в котором вы найдете полноценную инструкцию по созданию окучника.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
