Виды картофелекопалки для мотоблока

Об устройстве картофелекопалки для мотоблока

Как говорилось ранее, мотоблок довольно универсальный инструмент для облегчения труда агрария, но без дополнительного навесного оборудования он попросту будет пылиться в гараже до следующего взрыхления земли, ведь производители мотоблоков в комплект из навесного оборудования добавляют только фрезу. Для того чтоб использовать свой агрегат по максимуму придется покупать дополнительное оборудование.

Мотоблок оборудованный различными приспособлениями сможет заменить большинство инструментов ручного труда, в том числе и вскапывание картофеля.

На просторах украинских земель можно встретить копалки фабричного производства и картофелекопалки сделанные своими руками (самодельные). Несмотря на то, что последние являются более практичными к нашим реальным условиям, ведь «кулибины» лучше знают необходимые требования от картофелекопалки, но довольно часто попадаются «гаражные» модели массового производства. Такие копалки не отличаются качеством сборки или метала, это вызвано попыткой снизить затраты при изготовлении. В итоге радость от низкой цены очень быстро переходит в разочарование от поломки, при этом заканчивать копку придется своими руками.

Фабричные копалки благодаря тесному сотрудничеству с дилерами и пользователями с каждым разом становятся все более совершенны, при этом значительно возрос срок эксплуатации, в отличии от «гаражного» производства.

Можно выбрать себе один из двух типов картофелекопалок:

Первый тип представляет из себя усовершенствованный плуг, по краям которого находятся специальные прутья. Благодаря прутьям, которые раздвинуты по сторонам, картофель очищается от земли, и равномерно укладывается на поверхности почвы. Следует помнить, что расстояние между прутьями обязательно должно быть меньше чем небольшой картофель.

Последний вариант копателей способен за раз способен захватить широкую полосу почвы, и в отличии от плауновидного инструмента, клубни не присыпаются, поэтому такие устройства (картофелевыкапыватели в виде тележки) повсеместно применяются на мотоблоках: Kipor, Weima, Kama, Forte, Zirka, Зубр, Мотор-Сич, МТЗ, Нева, Кентавр и прочих мотоблоках от известных производителей.

Отдельного внимания заслуживают картофелекопалки для тяжёлых мотоблоков (с водяным охлаждением). В зависимости от мощности мотоблока можно подобрать себе выкапыватель с шириной захвата от 300 до 600 мм, при этом глубина копания может быть от 180 до 250 мм. Очень хорошо себя показали картофелекопалки при вскапывании клубней которые были посажены при помощи устройства для посадки картофеля.

В нашем магазине «Агромеханика» Вы найдете различные картофелекопалки для мотоблоков, которые наверняка подойдут под Ваши запросы. Мы настоятельно не рекомендуем использовать кустарные, или несертифицированные инструменты, во избежания преждевременного выхода из строя Вашего мотоблока. Мы всегда поможем подобрать подходящую модель, которая прослужит долгое время.

Обзор картофелекопателей

Лучшие производители выпускают две категории данного товара:

  • пассивные;
  • активные.

Остановимся на каждом типе более подробно.

Пассивные

Представляет собой навесное оборудование, отличающееся элементарной конструкцией и бюджетной стоимостью. У него несколько названий: стрельчатая, простая или веерная. Рабочие элементы: лапа с закрепленной «лопатой», к которой приварены пруты. Относится к категории универсальных. Функционирует следующим образом:

  1. Посредством лопаты происходит подрезание слоя земли, где располагается картофель.
  2. Проходя над прутьями, клубни очищаются от грунта, и остаются на поверхности.
  3. Потом следует ручная работа – идет помощник и собирает урожай.

По отзывам собственников — надежная продукция, но высокой производительностью похвастаться нельзя. К тому же 1/6 часть урожая может остаться в почве. К отрицательным моментам также стоит отнести значительный расход топлива, а также незначительную глубину копки, которая не превышает 15 сантиметров. Ширина захвата — всего 20 сантиметров. Данная техника крепится к культиватору или мотоблоку посредством сцепки.

Кроме картофельных, их используют для луковых, морковных, чесночных и свекольных посевов. В процессе уборки овощи сохраняют товарный вид. Аппараты осиливают средние и легкие грунты. Ознакомимся с сильными и слабыми сторонами:

ДостоинстваНедостатки
Легко крепитсяНебольшая глубина копки и незначительный захват
Может применяться с маломощными агрегатамиСбор урожая происходит вручную, что существенно замедляет процесс
НедорогаяКПД на уровне 85 – 90%
Выпускается разных видовЕсли поля существенной площади, то будет большой расход топлива
Копание осуществляется на второй и третьей передачеКопка происходит через рядок
Надежная и долговечнаяИспользуется только в средних и легких почвах

Активные

Бывают двух видов:

  • транспортерные;
  • вибрационные.

Предназначены для подобных конструкций, и крепятся к ним посредством:

  • редуктора;
  • вала отбора мощности;
  • ремня;
  • специального адаптера.

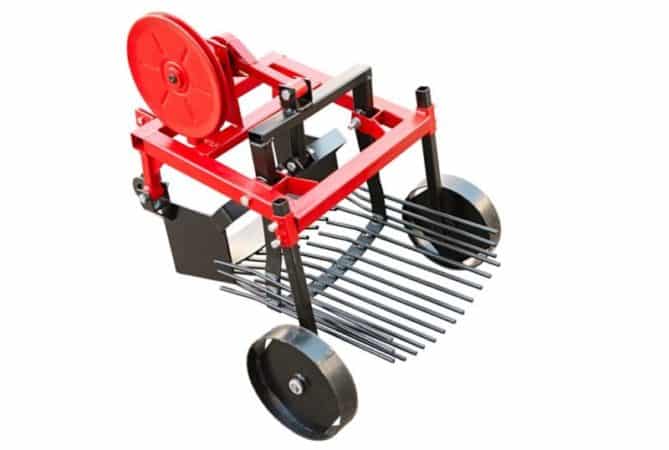

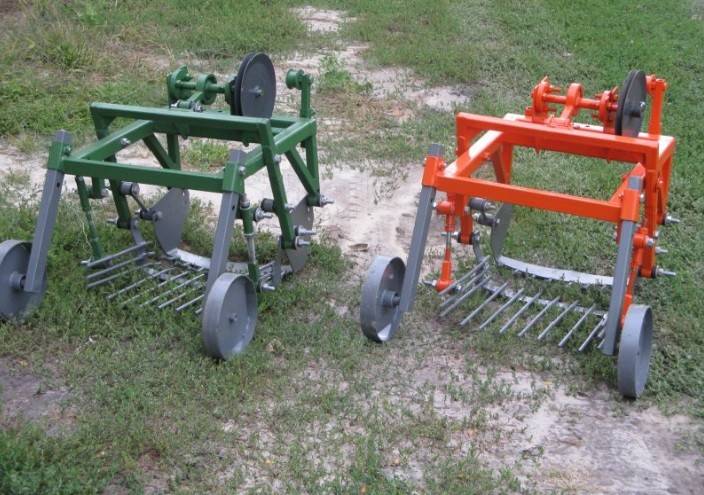

Вибрационные модели еще называются грохотными. В народе часто используется слово «трясучка». Работает при помощи лемеха и вибрирующего стола. Происходит это следующим образом:

  1. Ножом подрезается грунт, где растет картофель (около 20 сантиметров). Ширина захвата – 39 сантиметров.
  2. Попадая на трясущуюся решетку, корнеплоды очищаются от земли.

Можно конструкцию усовершенствовать, подсоединив к ней сетку. Устройство оснащается двумя или одним эксцентриком. Первый вариант считается более продуктивным, так как имеет КПД до 98%.

ДостоинстваНедостатки
Осилит тяжелые грунтыСредняя цена значительная
Корнеплоды поднимаются на поверхностьНеэффективна на маленьких наделах
Экономия времениЧувствуется вибрация
Быстрота выкопки
КПД практически 100%
Клубни очищены от земли
Низкий расход топлива
Комфортная
Отсутствие поврежденных овощей

Транспортерные модели, в свою очередь, разделяются на ленточные и конвейерные. Они от вышеуказанного товара отличаются тем, что имеют ленту (решетчатый транспортер), через который просеивается земля с картофелем. Особенность заключается том, что изобретение хорошо вспахивает почву, оставляя бульбу неповрежденной. Работает с большой скоростью, топлива расходуется минимальное количество, урожайность сохраняется на уровне 98%, не вредит внешнему виду клубней.

Подходит для всех типов почв, невзирая на капризы погоды. Относится к категории усовершенствованных моделей, так как в состоянии просеивать картофель, отделяя его от земли и оставляя на поверхности. Присутствуют и незначительные недостатки, как то существенная цена, но агрегат того стоит.

Рекомендации по изготовлению

Перед началом работ по созданию картофелекопалки своими руками необходимо определиться с плотностью обрабатываемой почвы. Среди всех типов навесного оборудования для мотоблока картофелекопалка является наиболее простой в изготовлении.

Веерного типа

Это наиболее простая конструкция, для изготовления которой не потребуется большое количество материалов и времени. Если владелец приусадебного участка имеет хотя бы общие представления о работе с металлом, то проблем возникнуть не должно. Для изготовления такой картофелекопалки для мотоблока своими руками потребуются следующие материалы:

  • Лемех — листовой металл толщиной от 3 до 5 мм.
  • Решетка — арматура или прокат круглого сечения диаметром 8−10 мм.
  • Стойка — стальная полоса толщиной 10 мм или швеллер.
  • Уголок размером 30 мм.

Лемех лучше делать в форме культиватора «ласточкин хвост». Перед тем как начать гнуть железо, его следует нагреть. Для повышения твердости рабочей кромки она должна быть обработана ковкой. Когда изделие примет желаемую форму, его требуется закалить. Также лемех можно изготовить из отслуживших свое дисков циркулярной пилы.

Они изготовлены из качественной стали, что значительно увеличивает срок эксплуатации лемеха.

Следующим шагом станет установка на лемех просевной решетки и для этого необходимо к тыльной части элемента приварить металлические прутья. Отличным материалом для изготовления стойки может стать готовый элемент от старой сельскохозяйственной техники, например, плуга. Если такая возможность отсутствует, то потребуется стальная полоса.

Вибрационного типа

Довольно сложная конструкция самодельной картофелекопалки для мотоблока, но при этом весьма производительная. Если планируется обрабатывать участок площадью в несколько соток, то определенно стоит отдать предпочтение этому виду оборудования. Для изготовления вибрационной картофелекопалки потребуются следующие материалы:

  • Профильная труба для рамы.
  • Арматура или металлопрокат круглого сечения.
  • Листовая сталь толщиной 3−4 мм для ковша.
  • Редуктор от заднего моста автомобиля.
  • Швеллер 30х30 для вертикальных тяг.
  • Передняя ступица от любого автомобиля, оснащенного задним приводом.
  • Шлицевое соединение.
  • Колеса.

Шлицевое соединение необходимо для приведения в действие лемеха и грохота. Первый элемент работает аналогично ковшу экскаватора, совершая движения вперед-назад, а грохот движется в стороны. В результате выкопанные клубни отделяются от лишнего грунта и собираются в накопителе. Если угол наклона накопителя положительный, во время работы придется делать паузы для выгрузки клубней в мешки. В противном случае картофель будет падать на поверхность почвы, где его можно просушить, а затем собрать.

Чтобы сделать конструкцию картофелекопалки максимально эффективной, стоит предусмотреть возможность регулировки угла работы и глубины копа. Реализуется это благодаря винтовой тяге. В результате процесс сборки урожая в мокром грунте станет более простым делом. Однако не для всех владельцев приусадебных участков такая конструкция окажется простой в реализации.

Что такое картофелекопалка

Все большую популярность приобретает копалка картофеля для мотоблока – распространенного транспортного средства на приусадебном участке. Для выполнения различных работ на него устанавливают навесное оборудование. Один из наиболее популярных его видов – картофелекопалка.

Это приспособление позволяет отделить картофель от грунта и выбросить на поверхность земли, не повреждая. Остается лишь собрать клубни в подходящую тару. Применяют механизм как в крупных хозяйствах, так и на небольших участках.

Заводские изделия стоят дорого: цены колеблются от 6,5 до 13 тыс. руб. На торговых площадках встречаются и более дешевые модели китайского производства, но их качество сомнительно. Поэтому есть смысл заняться изготовлением картофелекопалки для использования на небольших посевных площадях.

Умельцы, испробовавшие самодельную технику в деле, говорят о многих ее преимуществах:

  1. Простота использования.
  2. Повышение производительности труда.
  3. Выбор габаритов конструкции, подходящих для применения фермером.
  4. Возможность заточки прутьев под характеристики своего грунта, а также под определенную модель мотоблока.
  5. Хорошая скорость сбора урожая – удается выбрать клубни на площади 0,1-0,2 га за 1 час.
  6. Оптимизация и облегчение физических нагрузок.
  7. Щадящее извлечение клубней из земли.
  8. Значительная экономия средств.
  9. Возможность использования для копки других корнеплодов, культивации почвы на огороде и в саду.

Единственный недостаток в том, что самодельная копалка будет эффективна только на легком и среднетяжелом грунте.

Как выглядит

Навесное приспособление отличается простой конструкцией, поэтому самостоятельное изготовление не составит особого труда.

Внешне устройство напоминает обыкновенную тачку на колесах, но отличается наличием зубьев и механизмов для вращения транспортировочной ленты. Также оно снабжено элементом для фиксации к мотоблоку или мини-трактору.

Состоит из:

  1. Рамы.
  2. Элеватора для транспортировки картофеля. Представляет собой сетку или решетку, выполняющую функцию очистки клубней от земли. Снабжен боковыми стенками, чтобы картошка не выпадала.
  3. Валы, за счет которых решетка вибрирует.
  4. Плуг с ножами (лемех).
  5. Опорный механизм, приводящий конструкцию в движение. В него входят колеса, подшипники, ступицы, цепи и пр.

Принцип работы

Картофелекопалка для мотоблока помогает извлечь из земли не только картофель, но и свеклу, морковь, лук, чеснок. Она работает по типу лопаты или плуга, но к деталям приварены зубья или стержни.

Происходит это следующим образом:

  1. Плуг погружается в грунт на глубину от 20 до 50 см.
  2. При движении мотоблок вытаскивает клубни вместе с почвой, после чего смесь попадает на решетку.
  3. На ней земля просеивается благодаря вибрации, а очищенные клубни падают в емкость. Такого сборника может и не быть, тогда картофель будет падать на землю. После достаточно пройти по полю и собрать урожай.

По сравнению с лопатой картофелекопалка значительно сокращает расход физической силы.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

  • на платформу устанавливается транспортер, вид которого регламентируется требованиями;
  • простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
  • часто используется в местах с твердой или суглинистой почвой;
  • картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Самодельная транспортерная картофелекопалка для мотоблока

Транспортерная модель вполне пригодна для работы в экстремальных условиях, сильной запыленности. Это высокоточное, скоростное устройство, если правильно выполнить сборку и надежно смонтировать узлы. Копалка позволяет механизировать практически весь процесс сборки, если дополнительно к мини-трактору или мотоблоку установить приемный бункер, что позволит сэкономить деньги и ручной труд при уборке картофеля. К тому же подручный материал всегда можно подобрать на свалке либо дома в гараже у умельцев. В работе сгодятся любые старые механизмы. Транспортерная картофелекопалка для мотоблока

Этапы работ для создания конвейерного агрегата:

  1. взять стальной профиль с квадратным сечением, сварить из него каркас;
  2. изготовить лемех-нож из листовой стали;
  3. установить валик в каркас для монтажа транспортерной ленты;
  4. собрать конвейерную ленту из цепи, прутков;
  5. прикрепить к редуктору кронштейны;
  6. установить транспортерную ленту и механизмы в каркас;
  7. монтировать колёса и нож-лемех к каркасу.

Сегодня копка картофеля на участке лопатой практически ушла в историю. Современные картофелекопалки для мотоблока позволяют собирать урожай гораздо быстрее. При этом для изготовления необязательно покупать дорогое оборудование. Достаточно изготовить его из подручных материалов быстро, упростив себе процесс сборки урожая.

Обратите внимание! Чтобы знать, как правильно сделать картофелекопалку своими руками к мотоблоку, важно заранее изучить виды и строение различных моделей, определиться с оптимальными размерами, сделать чертежи, схему и поинтересоваться о плотности земли на участке. Только так можно подобрать оптимальный вариант для изготовления механизированного прибора и без потери урожая

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей

Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей. Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры.

Если участок земли небольшой, то необходимости в тракторе или комбайне нет, поможет собирать урожай мотоблок, оснащенный навесным оборудованием. Особым спросом у небольших хозяйственников пользуется картофелекопалка для мотоблока.

Производители сельхозтехники учитывают все пожелания потребителей и выпускают разные модели картофелекопалок, но покупка для небольшого частного подворья и мотоблока, и навесного оборудования к нему не всегда оправдана (об этом свидетельствуют ежегодные обзоры средних цен). Поэтому частники решаются на изготовление прицепного устройства самостоятельно, используя при этом подручные и недорогие материалы, запчасти от старых механизмов.
